目次
前言.......................................................... II
1 范圍......................................................... 1
2 規范性引用文件............................................... 1
3 術語........ ................................................ 1
4 秸稈氣化集中供氣系統選擇技術規程............................. 1
5 秸稈氣化集中供氣系統應用技術規程............................. 4
前言
為增強秸稈氣化集中供氣項目決策和建設的科學性，正確掌握建設標準，合理確定建設規模及水平，充分利用秸稈等生物質資源，加快發展清潔能源，優化農村能源結構，提高投資效益，促進農村早日建成小康社會，制定本標準。
本標準結合我省農村的實際條件、能源政策及環保政策，規定了秸稈氣化集中供氣項目技術選擇和運行管理規程，確保已建成秸稈氣化集中供氣系統性能可靠、安全適用、經濟合理，符合國家勞動保護及環境保護要求，為規范化、科學化推廣應用秸稈氣化集中供氣技術提供了保障和依據。
本標準由黑龍江省農業委員會提出。
本標準由黑龍江省質量技術監督局批準。
本標準起草單位：黑龍江省人民政府農村能源辦公室。
本標準主要起草人：鄂佐星、周曙光、朱偉、佟啟玉、張財、胡文波、潘麗娜、李楠。
秸稈氣化集中供氣系統應用選擇技術規程
1 范圍
本標準規定了以秸稈為原料的固定床秸稈氣化集中供氣項目建設技術選擇及運行管理規程。秸稈氣化集中供氣系統的技術條件和驗收標準按照NY/T443-2001《秸稈氣化供氣系統技術條件及驗收規范》執行。
本標準適用于以秸稈為原料的固定床秸稈氣化集中供氣系統，以木屑、稻殼、玉米芯等生物質為原料的可參照?qǐng)?zhí)行。
2 規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。
下列標準所包含的條文，通過在本標準中引用而構成本標準的條文。本標準出版時，所示版本為有效。所有標準都會被修訂，使用本標準時的各方應探討使用下列標準最新版本的可能性。
GBJ16 建筑設計防火規范
GB/T1555 燃?xì)庥寐竦鼐垡蚁┕懿?span>
GB16410 家用燃?xì)庠罹?span>
GB50028 城鎮燃?xì)庠O(shè)計規范
CJJ33 城鎮燃?xì)廨斉涔こ淌┕ぜ膀?yàn)收規范
CJJ63 聚乙烯燃?xì)夤艿拦こ碳夹g(shù)規程
HGJ212 金屬焊接結構濕式貯氣柜施工及驗收規則
NY/T443 秸稈氣化供氣系統技術條件及驗收規范
JB/T4735 鋼制焊接常壓容器
HG20517 鋼質低壓濕式貯氣柜
3 術語
本標準采用下列術語
3.1 秸稈氣化集中供氣系統
是指將秸稈等原料熱解氣化為秸稈燃?xì)猓?jīng)凈化、貯存、加壓后，通過輸配管網提供給用戶使用全過程所包括的設備及設施。主要由秸稈氣化站、輸配管網和用戶設施三部分組成。
3.2 氣化機組、氣化效率、固定床氣化
同標準NY/T443-2001中的規定。
4 秸稈氣化集中供氣系統選擇技術規程
4.1 氣化站
4.1.1 氣化站組成
氣化站包括生產設施、輔助生產和公用配套設施等。
生產設施包括：原料加工間、原料儲存間、氣化間、貯氣柜、污水處理等。
輔助生產和公用配套設施包括：機修間、供配電、給排水等設施。
4.1.2 氣化站供氣規模
4.1.2.1 氣化站供氣規模的劃分
一級：>5000Nm3/d
二級：2000Nm3/d～5000Nm3/d
三級：<2000Nm3/d
4.1.2.2 氣化站供氣規模的確定
根據用戶數量、用途及其發展?jié)摿Α?dāng)?shù)刭Y源條件和居民平均收入，以及社會、經濟效益等因素綜合分析確定。生活用能基本估算方法如下：
設計日供氣能力Nm3/d=炊事戶數×5Nm3/d +采暖戶數×40Nm3/d
示例：一氣化站要求滿足300戶居民的炊事用氣和其中100戶居民的采暖用氣，則氣化站設計日供氣能力為：
氣化站設計日供氣能力Nm3/d=300戶×5Nm3/d +100戶×40Nm3/d=5500Nm3/d
4.1.3 氣化站建站原則、條件及選址
4.1.3.1 氣化站建站原則
a) 根據各地差異確定建設水平，做到技術先進，經濟合理，安全適用；
b) 遵循環境保護和節約能源、用水、用地等有關政策和法規。
4.1.3.2 氣化站建站條件
a) 選擇當?shù)卦腺Y源豐富，居民生活富裕，集體經濟實力較強，同時具有運行管理能力的地區；
b) 氣化站應具備一定規模，日用氣量應達到1300Nm3以上，用戶覆蓋率≥80%；
c) 氣化站應選擇交通、通訊方便的地區，充分利用已有的基礎設施條件。
4.1.3.3 氣化站選址
a) 應充分進行方案論證，符合當?shù)剜l(xiāng)鎮規劃，便于原料的收集和燃?xì)廨斔停?span>
b) 應有滿足生產的水源和電源；
c) 應遠離居民生活區、生活用水源地、學校、集市區、文化娛樂場所,以及生產或貯存易燃、易爆等危險品的場所。
4.1.4 氣化站建設用地及建筑
4.1.4.1 氣化站建設用地
a) 氣化站生產設施建筑面積指標按表1控制：

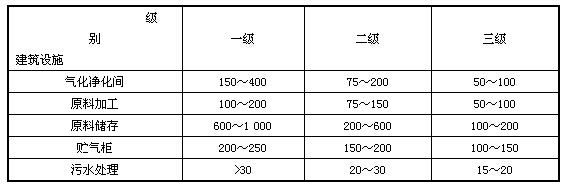

表1 生產設施建筑面積指標(m2)
注：表中指標按規模取值，規模大的取上限，規模小的取下限。
b) 氣化站輔助生產設施建筑面積指標按表2控制：
表2 輔助生產設施建筑面積指標(m2)
c) 氣化站建設用地必須堅持科學、合理、節約的原則，應充分利用荒地、劣地；
d) 氣化站建設規劃應在滿足使用、環保、防火等要求的同時，做到分區明確、流程合理、布局緊湊；
e) 氣化站建設用地指標按表3控制：
表3 氣化站建設用地指標(m2)
4.1.4.2 氣化站建筑
a) 氣化站生產用建筑層高度應符合以下要求：氣化間及原料儲存間層高不低于4.5m，貯氣柜采用徑高比1.1～1.5；
b) 氣化站的耐火等級應符合現行國家標準GBJ16《建筑設計防火規范》的規定，氣化間、粉碎投料間、貯氣柜屬于乙類廠房，建筑耐火等級不應低于二級。原料儲存、氣化、粉碎投料間的火災危險性類別為甲類；c) 氣化站主要生產、輔助生產建筑結構形式應符合下列規定：氣化站氣化間應采用磚墻混合承重結構；原料儲存間應采用簡易結構，以防風、防雨雪。
4.2 氣化機組
4.2.1 選用原則
a) 氣化站應配備2臺或2臺以上氣化機組，以滿足氣化站安全、正常供氣要求；
b) 氣化機組要求每天運行8h～10h。
4.2.2 數量的確定
氣化機組數量（臺）=氣化站設計日供氣能力(Nm3/d)/（氣化機組額定產氣量Nm3/h×8h）
示例：一氣化站設計日供氣能力為5500Nm3/d，則氣化站需要安裝額定產氣量為720Nm3/h的氣化機組臺數為：
氣化機組數量（臺）=5500(Nm3/d)/（720Nm3/h×8h）=0.96（臺）
雖計算得出1臺機組可滿足氣化站需要,但實際應安裝額定產氣量為720Nm3/h的氣化機組臺數為2臺。
4.2.3 應設置安全裝置
a) 氣化反應爐出口和燃?xì)馀潘蜋C(jī)出口設置壓力監測儀表；
b) 凈化器出口設置燃?xì)饣鹧姹O(jiān)測口；
c) 水泵出口設置壓力表；
d) 燃?xì)馀潘蜋C(jī)與貯氣柜間設置安全水封。
4.2.4 氣化機組性能同標準NY/T443-2001中的規定
4.3 貯氣柜
4.3.1 根據不同地區實際情況，可選擇濕式或鋼制干式貯氣柜。全年運行的濕式貯氣柜必須進行保溫處理或建于保溫房?jī)?nèi)。
4.3.2 貯氣柜的容積不應小于機組每小時額定產氣量。
4.3.3 當秸稈燃?xì)馔耆糜诖妒聲r(shí)，貯氣柜的容積應為日供氣量的0.40倍～0.60倍，當秸稈燃?xì)馔瑫r(shí)用于炊事和采暖時，貯氣柜的容積應為日供氣量的0.20倍～0.60倍。
4.4 輸配管網
4.4.1 輸配管網設計應符合標準NY/T443-2001中的規定
4.4.2 管網選擇、連接、施工
4.4.2.1 室外低壓燃?xì)夤艿赖厣喜糠謶?yīng)采用鋼管，地下可采用鋼管、鑄鐵管或中高密度聚乙烯管。
4.4.2.2 聚乙烯管路的連接應采用專用管材進行連接，或采用熱熔連接，不得采用螺紋連接和粘接。聚乙烯管道與金屬管道連接處，必須采用鋼塑過渡接頭連接。
4.4.2.3 聚乙烯管路不同連接形式應采用專用連接工具，連接時，不得使用明火加熱。
4.4.2.4 輸氣管道的最低處應設置集水器，兩個集水器之間的輸氣管道長度≤500m，輸氣管道坡向集水器的坡度不應<0.003。
4.4.2.5 輸氣管網系統的施工應符合標準NY/T443-2001中的規定。
4.5 灶具和采暖鍋爐的選用
4.5.1 戶用秸稈燃?xì)鈫窝鄞妒略罹邿嶝?fù)荷≥3kw，采暖鍋爐熱負荷≥10kw。
4.5.2 燃?xì)庠罹咴?span>750Pa壓力下不回火,能滿足炊事要求;在1 500Pa壓力下不應產生離焰、黃焰。
4.5.3 燃?xì)庠罹叩陌惭b應符合下列要求：
a) 安裝燃?xì)庠罹叩膹N房應保持通風良好；
b) 燃?xì)庠罹吲c周邊家具的凈距離≥0.60m，與對面墻之間應有≥1m的通道。連接灶具的軟管長度應<2m，不得從灶具上方和側方經過。
5 秸稈氣化集中供氣系統應用技術規程
5.1 秸稈氣化機組操作規程
5.1.1 操作人員資質
從事操作的人員，必須經過縣級以上農村能源部門組織的專業培訓，實行持證上崗和就業準入制度。
5.1.2 原料準備
秸稈等氣化原料要經過干燥(含水量≤18%)和鍘切(長度≤20mm)。不能混入泥土、砂石及雜物。
5.1.3 點火準備
a) 檢查風機、上料裝置是否正常運轉；
b) 檢查凈化器中濾料是否充足及其清潔程度；
c) 關閉各密封門和各放液器，并檢查是否嚴密；水封器的液位高度應在安全范圍內；
d) 打開冷卻水閥，啟動水泵，調整水流量；
e) 關閉輸氣主管路，開啟放空閥、回流閥。
5.1.4 點火啟動
a) 啟動上料機，當氣化反應爐內料位高出風嘴100mm時，由撥火孔放入引燃物點燃；
b) 啟動風機，由排風管排出廢氣3min～5min；
c) 開啟試氣閥，點燃觀察，待燃燒穩定后，打開主供氣開關，關閉排出閥向貯氣柜供氣。
5.1.5 正常運轉操作
a) 隨時觀察爐內燃料高度變化，進行攪動和上料，防止燃料架空和燒穿；
b) 根據貯氣柜貯氣多少和壓力表指示，及時調整主供氣閥和回流閥，二者不得同時關閉；
c) 通過火焰監視器觀察，若發現火焰熄滅，應立即關閉主供氣閥,打開排空閥進行排空，待重新點火,燃料正常燃燒后,再恢復供氣；
d) 運行間歇時，應及時停爐封火；
e) 氣化反應爐正常運行過程中,應注意觀察爐內負壓變化情況，若負壓突然減少，應及時加料；若負壓上升較快，則應輕輕搖動爐排清除爐灰。除灰不應過于頻繁。
5.1.6 停機清理
先停止料機，爐內沒有生料后，再停風機，而后循環水泵再運行半小時方可停止。各部分停止運行時，各閥門應恢復初始位置。打開通氣設備，保持良好通氣。打開灰門、各密封門和放液口，清除積灰、焦油。
5.2 秸稈氣化站安全制度
5.2.1 氣化站機組操作人員，要嚴格按照操作規程工作，不得違章操作。
5.2.2 氣化站前后墻壁應留有通風窗，主房頂設有天窗。頂棚用白灰摸光或做其它防火處理。站房?jī)?nèi)必須使用防爆型電器開關，應安裝有聲響型報警器。
5.2.3 氣化站必須具有防火設備和消防水源。氣化站工作人員應熟悉防火、滅火知識，并能熟練操作消防設備。非氣化站工作人員，未經允許嚴禁進入站內。
5.2.4 如發現機組、貯氣柜和輸氣管道任何一處燃?xì)庑孤瑧?yīng)立即關閉閥門、切斷電源、通知相關部門。無關人員不得接近現場。
5.2.5 操作人員開機、設備檢修要保證兩人同在現場。發現不安全因素，及時給予正確援助。
5.2.6 儲料間秸稈應堆放整齊，與站房、貯氣柜距離≥25m。
5.2.7 埋有燃?xì)夤艿牢恢帽仨氃O(shè)明顯標志，不準在燃?xì)夤艿郎戏诫S意施工、挖掘及通過重型車輛。
5.2.8 氣化設備及輸氣管網等設施不準隨意拆裝改移位置。如需維修或改裝要由專業技術人員進行操作，必要時需征得設計單位同意。
5.3 秸稈氣化站值班員崗位責任制
5.3.1 嚴格按操作規程操作，及時保養維修設備，保證機組、氣柜正常運行。
5.3.2 嚴格執行安全制度，做好站內的防火、防爆、防中毒安全檢查，及時處理不安全隱患，杜絕各類事故發生。
5.3.3 不得擅離工作崗位，熟練掌握機組操作和維修技術；認真工作，保證村民用氣，保證儲料間備有不少于七天運行的干料，以備雨、雪天正常供氣。
5.3.4 值班員定崗定位，不許隨意替班，以免發生因操作不當或違章操作發生事故。
5.3.5 定期進行村內管網巡查和用戶灶具檢查，發現漏氣、堵塞或燃火不暢等問題應及時檢修。
5.3.6 氣化站禁止煙火，站內外要寫有防火、防中毒標語，站內不得堆放除秸稈原料外的其他易燃、易爆物，不準吸煙、會客，不得容留兒童游玩，值班室不得留宿他人。
5.4 秸稈燃?xì)馐褂靡?guī)定
5.4.1 秸稈燃?xì)鉃橛卸尽⒁兹肌⒁妆瑲怏w，用戶必須通過安全培訓，嚴格按照《用戶安全手冊》規定正確使用燃?xì)狻?span>
5.4.2 不準拉長膠管穿屋過墻壁使用。
5.4.3 不能私自拆裝燃?xì)庠O(shè)備。
5.4.4 不準在地下燃?xì)夤艿赖纳厦娼ǚ亢投逊胖匚铩?span>
5.4.5 不準在燃?xì)夤艿郎侠K掛物品。
5.4.6 不準將燃?xì)庠O(shè)備引入臥室。
5.4.7 不準私自用燃?xì)鉄僚瘹獠膳?span>
5.4.8 不準把室內輸氣管砌到墻壁和水池里面。
5.4.9 不準用明火檢查漏氣之處。
5.4.10 放置灶具避免風吹。
5.4.11 應防止兒童玩弄燃?xì)忾_關，以防燃?xì)庑孤?span>
5.4.12 不準在燃?xì)庠O(shè)備附近堆放易燃、易爆品。
5.4.13 定期做好安全檢查。
5.4.14 萬一發生人員中毒，按下列要求進行處理：
a) 迅速打開門窗，通風換氣，將中毒人員抬到室外空氣流通的地方，冬季要注意中毒人員的保溫，以防凍傷；
b) 迅速關閉燃?xì)夤艿篱_關，不要使用明火或拉動電器開關；
c) 將中毒人員送醫院救治，并向氣化站報告。
5.4.15 萬一發生火災，按下列要求進行處理：
a) 如果在室內灶具與輸氣管的連接處著火，應立即關閉管道開關，并用干粉或用干土，也可用浸濕的布、毛巾等進行滅火；
b) 如果室內發生火災，應迅速關閉室內所有燃?xì)忾_關；
c) 報火警。
